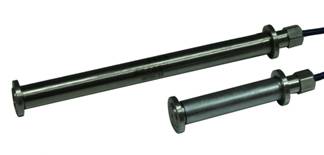

振弦式应变计

发布时间：2018-05-21 17:03点击量：902

应用
振弦式应变计分埋入式和表面安装式,埋入式用于基础、桩基、桥梁、隧道衬砌等混凝土构件的应变测量；表面安装式用于管线、钢支撑、桥梁等钢结构表面应变监测。加配件可改装为无应力计。

产品特点 加大量程，测量范围可达5000uε；输出高灵敏度，最小读数小于1 uε/F
长期稳定、可靠；不锈钢结构、高防水性能，通用性好，使用范围广泛
振弦工作原理，数字量输出，接长电缆可达1000m
可兼测埋设点温度，应变测值可准确修正

主要技术参数

型号规格

sjjc100-10

sjjc100-15

sjjc100-25

尺寸参数

有效标距（mm）

100

150

250

有效直径（mm）

Φ21

端座直径（mm）

Φ33

测量范围

压缩 uε

2000

2000

2000

拉伸 uε

2000

2000

2000

灵敏度，uε/F

≤1.5

1

1

温度测量范围，℃

-25～60

温度测量精度，℃

±0.5

温度修正系数，με／℃

11.2

允许电缆接长，m

≥1000

防渗水压力，MPa

≤1

注：F-频率模数。

订货时请注明
1、型号（如sjjc100A埋入式，sjjc100B表面安装式，WYL无应力计）
2、每只仪器接电缆长度
3、需要的选择件

可选择附件
1、安装块：焊接、螺栓、锚固或灌浆，2.无应力计筒，配套sjjc100A型混凝土应变计
3、终端箱MCU数据采集系统，GTJ-23集线箱（手动）
4、多向应变计安装座
5、振弦频率读数仪（便携式），振弦频率读数仪（手持式）
